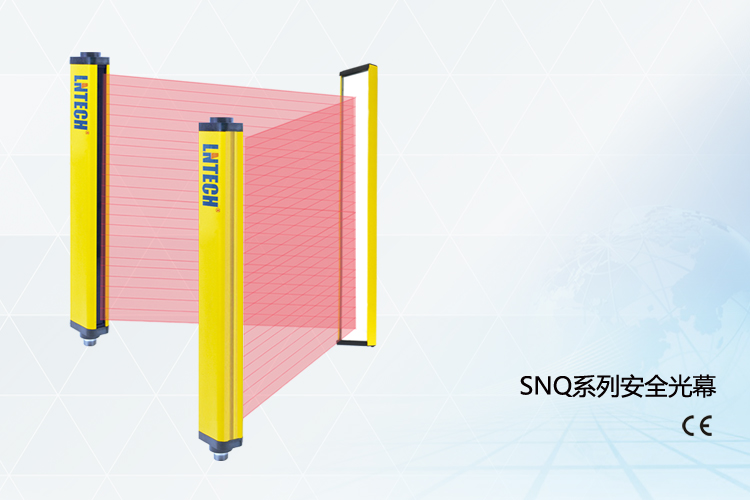

SNQ系列安全光幕
特點：◆提供2面或3面區域保護；◆規格型號齊全，安裝方便，接線簡單；◆完善的自檢功能；◆抗電磁、光干擾能力強；◆抗振性強，防水、防塵性能優越；◆控制器提供雙路繼電器信號輸出，可選雙路NPN/PNP信號輸出；◆LED指示工作及故障狀態。技術參數：保護長度2面保護3面保護0～6000mm0～4000mm保護...
特點：
◆提供2面或3面區域保護；
◆規格型號齊全，安裝方便，接線簡單；
◆完善的自檢功能；
◆抗電磁、光干擾能力強；
◆抗振性強，防水、防塵性能優越；
◆控制器提供雙路繼電器信號輸出，可選雙路NPN/PNP信號輸出；
◆LED指示工作及故障狀態。
?
技術參數：??
?
| 保護長度 | 2面保護 | 3面保護 |
| 0～6000mm | 0～4000mm | |
| 保護高度 | 光軸間距×（光束數-1） | |
| 光軸間距 | 20mm, 40mm, 80mm | |
| 檢測精度 | 40mm, 60mm, 100mm | |
| 工作電源 | DC12V～24V | |
| 工作電流 | <200mA | |
| 負載電流 | <200mA | |
| 響應時間 | <10ms | |
| 診斷覆蓋率 | >99% | |
| 平均無危險故障時間 | 120a | |
| 防護等級 | IP65 | |
| 工作溫度 | –10°C ～ +55°C | |
| 環境濕度 | 20°C, RH ≤ 85% | |
| 抗光干擾 | 10000Lux (入射角≥ 5°) | |

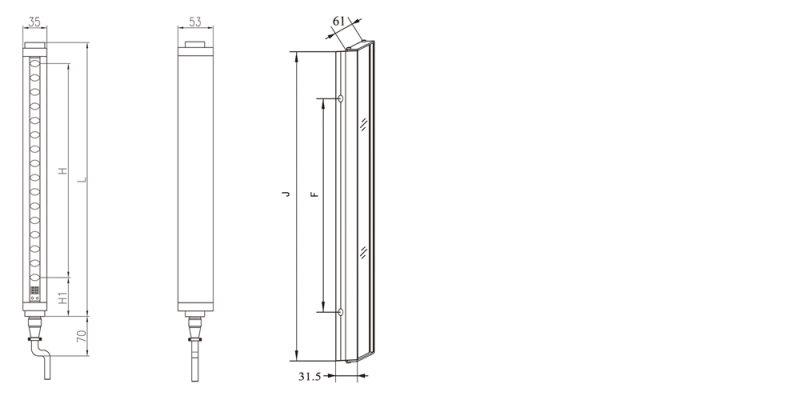

選型表：
?
| 光束 | 光軸間距20mm | 光軸間距40mm | 光軸間距80mm | ||||||||||||
| ? | 規格 | H | L | F | J | 規格 | H | L | F | J | 規格 | H | L | F | J |
| 2 | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | SNQ0280 | 80 | 225 | 110 | 290 |
| 4 | ? | ? | ? | ? | ? | SNQ0440 | 120 | 225 | 110 | 290 | SNQ0480 | 240 | 385 | 270 | 450 |
| 6 | SNQ0620 | 100 | 185 | 70 | 220 | SNQ0640 | 200 | 305 | 190 | 370 | SNQ0680 | 400 | 545 | 420 | 610 |
| 8 | SNQ0820 | 140 | 225 | 110 | 290 | SNQ0840 | 280 | 385 | 270 | 450 | SNQ0880 | 560 | 705 | 580 | 770 |
| 10 | SNQ1020 | 180 | 265 | 150 | 320 | SNQ1040 | 360 | 465 | 330 | 530 | SNQ1080 | 720 | 865 | 700 | 950 |
| 12 | SNQ1220 | 220 | 305 | 190 | 370 | SNQ1240 | 440 | 545 | 420 | 610 | ? | ? | ? | ? | ? |
| 14 | SNQ1420 | 260 | 345 | 230 | 410 | SNQ1440 | 520 | 625 | 500 | 690 | ? | ? | ? | ? | ? |
| 16 | SNQ1620 | 300 | 385 | 270 | 450 | SNQ1640 | 600 | 705 | 580 | 770 | ? | ? | ? | ? | ? |
| 18 | SNQ1820 | 340 | 425 | 310 | 490 | SNQ1840 | 680 | 785 | 620 | 850 | ? | ? | ? | ? | ? |
| 20 | SNQ2020 | 380 | 465 | 330 | 530 | SNQ2040 | 760 | 865 | 700 | 950 | ? | ? | ? | ? | ? |
| 22 | SNQ2220 | 420 | 505 | 370 | 570 | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? |
| 24 | SNQ2420 | 460 | 545 | 420 | 610 | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? |
| 26 | SNQ2620 | 500 | 585 | 460 | 650 | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? |
| 28 | SNQ2820 | 540 | 625 | 500 | 690 | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? |
| 30 | SNQ3020 | 580 | 665 | 540 | 730 | ? | ? | ? | |||||||
